一、系统介绍

边缘融合技术就是将一组投影机投射出的画面进行边缘重叠，并通过融合技术显示出一个没有缝隙、超大、高分辨率的整幅画面，画面的效果就像一台投影机投射的画面。

边缘融合系统可以将自身的Windows桌面直接融合，并投影输出到大屏幕上。桌面融合有很多无可比拟的优势。因为Windows系统本身就是一个多窗口多任务的操作系统，基于windows操作系统的边缘融合软件可以同时显示多窗口，可以看到更多的信息，这正好和大屏应用相切合。并且，桌面融合系统可以对windows桌面进行扭曲、变形实现弧幕、球幕、不规则幕等各种异型屏幕的播放，适合特定效果需要。

二、系统特点

1、彻底消除图像边缘的物理拼缝，实现图像的完整一体化、无失真、多通道无缝拼接。

2、增加整屏图像的亮度和分辨率。

3、正、背投可选，缩短投影机投射距离。

4、支持超大尺寸的平面投影幕，柱形（环形）投影幕和球面投影幕及各种异型投影幕显示环境。

5、增强图像层次感。

6、用户可随意移动窗口和调整尺寸以满足具体需求。

7、可实现超大通道数量融合，支持16通道到100通道甚至更多通道的融合要去（一台投影机等同于一通道）。

8、调试简单快捷，能极大提高工作效率。

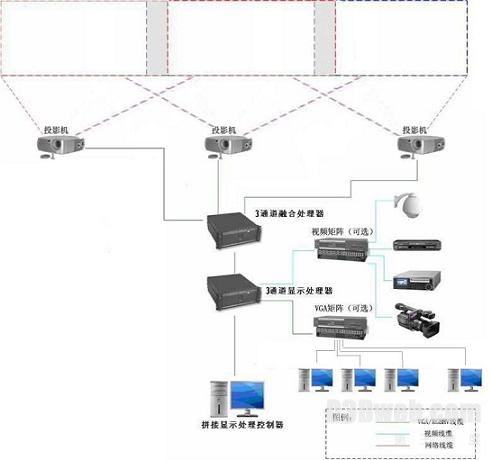

三、系统拓扑图

边缘融合拼接系统

四、应用方案

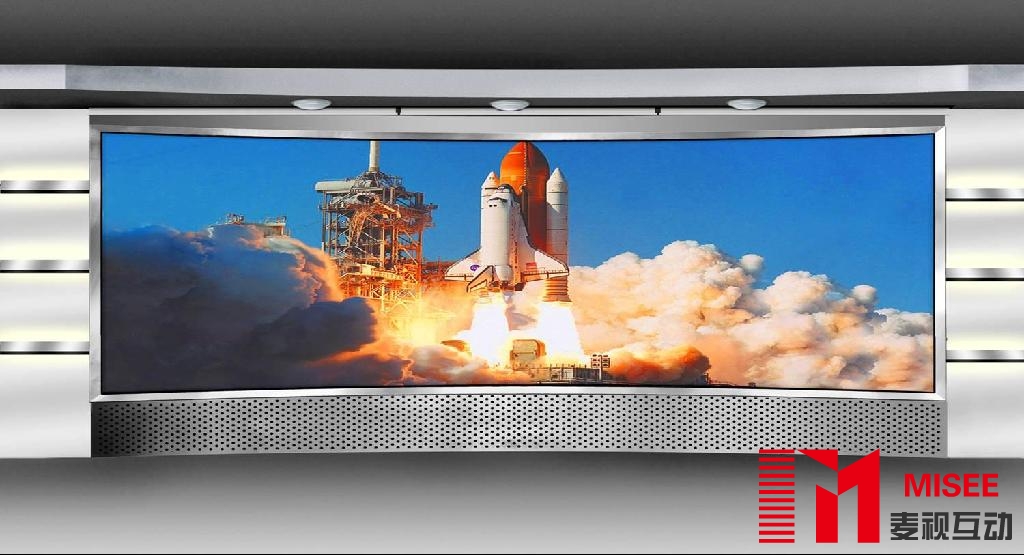

1、多通道平面投影系统

屏幕采用平面正投或背投幕，一般系统采用2通道或3通道，也有个别系统采用4通道(超宽) 。通道之间的拼接通常采用横拼形式，竖拼的形式不多见，一般用于广告和展示。所有多通道平面投影系统经过特殊配置，都可以支持 立体显示方式。

边缘融合拼接系统

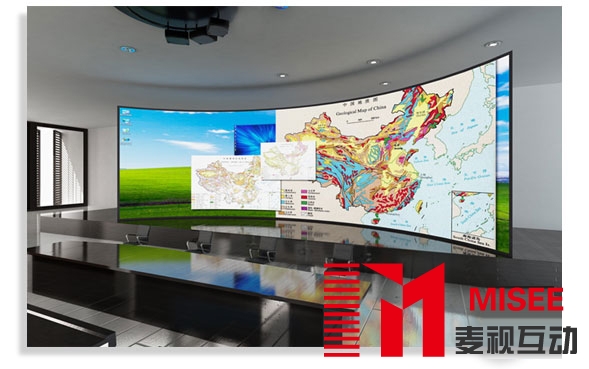

2、多通道环幕投影系统

多通道环幕系统可分为柱状环幕和球状环幕（不同于球幕），通常采用120度三通道形式，也有个别系统采用180度四通道和360度九通道系统。由于大型超宽环幕能够完全包围人的视野，所以能够提供更加沉浸和真实的视觉效果，所以一般广泛应用于各类虚拟现实中心，也能应用于高标准的3D立体影院。

边缘融合拼接系统

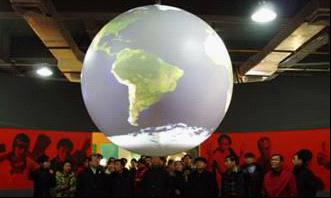

3、球幕/异型投影系统

球幕/异型投影系统通常采用半球形，由多个投影系统拼接组合而成，对边缘融合和几何纠正的要求非常苛刻。一般应用于天文馆、主题公园、仿真模拟器等领域。

五、技术特点

边缘融合投影技术经历了三个发展阶段：硬边拼接、重叠拼接和边缘融合拼接，it5151边缘融合为第三阶段技术产品。

1、硬边拼接(又称简单拼接)

即两台投影仪的边沿对齐，无重叠部分。显示效果上表现为整幅画面被一道缝分割开。如果投影仪边缘未做亮度增强处理，该接缝显示为黑色；如果投影仪边缘做了亮度增强处理，该接缝显示为白色。

边缘融合拼接系统

2、简单重叠

即两台投影仪的画面有部分重叠，但没有作淡进淡出处理，因此重叠部分的亮度为整幅其余部分的2倍，在显示效果表现为重叠部分为一亮条。

边缘融合拼接系统

3、边缘融合

与简单重叠方法相比，左投影仪的右边重叠部分的亮度线性衰减，右投影仪的左边重叠部分的亮度线性增加。在显示效果上表现为整幅画面亮度完全一致。

边缘融合拼接系统

6、配置清单（以两通道融合为例，仅供参考）
